ووحدة قياسيه الأمبير ويرمز لها بالحرف ( A )
اقسام التيار الكهربائي من حيث المصدر
يقسم التيار الكهربائي من حيث المصدر الى نوعين :
التيار المستمر والذي يرمز له( DC )
و التيار المتردد والذي يرمز له ( AC)
التيار المستمر DC
ويرمز له اختصارا بـالحرفين DC وهما اختصارا من المصطلح الانجليزي Direct Current اي التيار المستمر بالعربية ويسمى احيانا بالتيار المباشر
ويعرف على انه:
عبارة عن تدفق ثابت للإلكترونات من منطقة ذات جهد عال (القطب السالب) إلى أخرى ذات جهد أقل (القطب الموجب)
وبالتالي فهو ثابت الشدة وموحد الاتجاة اي انه يسري في اتجاه واحد فقط
التيار المتردد AC
ويرمز له اختصارا بالحرفين AC وهما اختصارا من المصطلح الانجليزي Alternating Current اي التيار المتردد بالعربية
ويسمى ايضا التيار المتردد الجيبي وبالانجليزية Sinusoidal Alternating Current ويسمى ايضا التيار المتناوب
ويعرف على انه:
تيار كهربائي يعكس اتجاهه بشكل دوري ويتذبذب في مكانه ذهابا وإيابا 50 أو 60 مرة في الثانية حسب النظام الكهربائي المستخدم
وبالتالي فهو متغير الشدة ومتغير الاتجاه (أي يتغير اتجاه سريانه بين القطبين الموجب والسالب)
اقسام التيار الكهربائي من حيث الطور
يقسم التيار الكهربائي من حيث الطور الى نوعين:
تيار أحادي الطور وتيار ثلاثي الطور
التيار الاحادي الطور (الوجه) Single Phase
التيار أحادي الطور أو أحادي الوجه هو تيار كهربي يمكن أن يكون تيار مستمر أو تيار متردد لكنها مرتبطة أكثر بالتيار المتردد
وهو التيار المستخدم بالمنازل ويغذي اغلب الأدوات المنزلية
وهو اما ان يكون جهد220V او110V

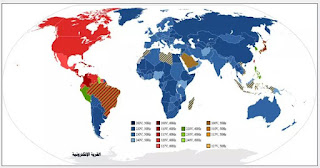

معظم دول العالم ومنها أوروبا ودول آسيا تستخدم جهد 220 فولت وتردد 50 هرتز بينما يستخدم جهد 110فولت تردد 60 هرتز فى دول مثل : الولايات المتحدة وأجزاء من اليابان والسعودية
الفرق بين جهد 220 فولت وجهد 110فولت
بالنسبه لنظام فولتيه 110 من ناحية الامان يكون افضل من نظام فولتيه220 لأن فرق الجهد أقل وبالتالى التيار الذى سيمر فى جسم الإنسان فى حالة ملامسته لمعده أو جهاز به خطأ fault
سوف يكون أقل تبعا لقانون أوم I=V/R حيث Vأقل ومقاومة جسم الإنسان ثابته وبالتالي التيار I سيكون أقل وبالتالي أمان أكثر
نظام ال 110 فولت تكون التكلفة الاقتصادية فيه اكبر من نظام 220 لان التيار المسحوب يكون اكبر نظرا لثبوت قدرة الأجهزة P=V*I*p.f
حيث Vاقل وبالتالي I أكبر عند ثبوت P لذلك نحتاج الى اسلاك ذات مساحة مقطع أكبر من الاسلاك المستخدمه في نظام 220 لكبر التيار
يسير التيار الآحادي في سلكين :
احدهما الفاز ويرمز له (L)
والآخر النيوترال (المحايد) ويرمز له (N)
في جهد ال 220vو110v
ويكون التيار المار في سلك الفاز هو نفسه المار في سلك النيوترال لذلك يجب ان يكون مقطع مساحة السلكين واحد
اذا تم استخدام فازين مختلفين جهد 110V فانه يعطي جهد 220V لكن هذه الطريقة غير مستحبة لاحتمالية الخطأ وحرق معدات تعمل بجهد 110V
التيار الثلاثي الطور(الوجه) Three-phase
التيار الثلاثي الأطوار هو نظام كهربائي متعدد الأطوار خاص بالتيار المتردد وهو المستعمل والأكثر شيوعا في محطات الطاقة التي تنتج الكهرباء
التيار الثلاثي الطور(الوجه) Three-phase
التيار الثلاثي الأطوار هو نظام كهربائي متعدد الأطوار خاص بالتيار المتردد وهو المستعمل والأكثر شيوعا في محطات الطاقة التي تنتج الكهرباء
وسميت ثلاثية الأطوار لأن ثلاثة تيارات تسير في ثلاثة أسلاك وكل تيار من هؤلاء الثلاثة يبدأ بطور منزاح عن الآخر بمقدار 120 درجة أي ثلث دائرة
كما لها استخدامات أخرى مثلا في الإنارة وغيرها ولكن بشرط وجود طرف أخر يسمى طرف التعادل
التيار الثلاثي الطور اما ان يكون ثلاثة فاز 380V في الدول التي تستخدم جهد 220V
او ثلاث فاز 220V في الدول التي تستخدم جهد110V

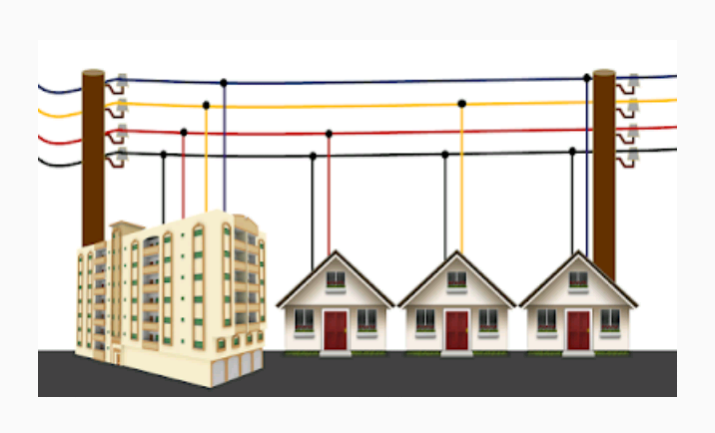

يسير التيار ثلاثي الطور في اربعة اسلاك
ثلاثة اسلاك يسير فيها الفازات الثلاثة ويرمز لها (L1-L2-L3) او (R -S-T)
ويسير في السلك الرابع النيوترال (المحايد) ويرمز له (N)
وهذا الموصل لا يمر فيه تيار عند تحميل "موصلات الطور " بأحمال متساوية
أما في حالة عدم توازن الأحمال فيمر في الموصل المتعادل الفرق بين التيارات
الفرق بين التيار آحادي الطور والتيار ثلاثي الطور
1- معظم شبكات نقل الطاقة حول العالم تستخدم دوائر ثلاثية الأطوار
2- الدوائر ثلاثية الطور تستخدم لأنها تمثل الأقل تكلفة من حيث نسبة كمية الطاقة المنقولة إلى كمية النحاس أو الألومنيوم المستخدم في الأسلاك
3- الأحمال البسيطة كالإنارة تغذى من الدوائر أحادية الطور بينما الأحمال الصناعية المعتمدة على المحركات الكبيرة فتغذى من الدوائر ثلاثية الأطوار لما توفره هذه التغذية من ثبات و عدم إهتزاز هذه المحركات
1- معظم شبكات نقل الطاقة حول العالم تستخدم دوائر ثلاثية الأطوار
2- الدوائر ثلاثية الطور تستخدم لأنها تمثل الأقل تكلفة من حيث نسبة كمية الطاقة المنقولة إلى كمية النحاس أو الألومنيوم المستخدم في الأسلاك
3- الأحمال البسيطة كالإنارة تغذى من الدوائر أحادية الطور بينما الأحمال الصناعية المعتمدة على المحركات الكبيرة فتغذى من الدوائر ثلاثية الأطوار لما توفره هذه التغذية من ثبات و عدم إهتزاز هذه المحركات
طرف التعادل (النيوترال) Neutral
هو نقطة التعادل في الجهود الكهربية في محول التغذية الرئيسي للمبنى او المنطقة كما انه نقطة توصيل الملفات الثلاثة للمحول في توصيلة ستار
و يسمى الموصل المحايد او المتعادل
وهو محايد او متعادل بالنسبة للثلاثة موصلات الاخرى ومن ثم يمكن اعتبار ان جهده صفر بالنسبة الى تلك الموصلات في حالة توازن الأحمال
الغرض الاساسى من الموصل المحايد هو استخدامه لتوزيع القدرة على المستهلك بجهد قيمته 220V وهو الجهد بين
وهو محايد او متعادل بالنسبة للثلاثة موصلات الاخرى ومن ثم يمكن اعتبار ان جهده صفر بالنسبة الى تلك الموصلات في حالة توازن الأحمال
الغرض الاساسى من الموصل المحايد هو استخدامه لتوزيع القدرة على المستهلك بجهد قيمته 220V وهو الجهد بين
اي خط فاز وبينه
طرف الارضي (الارث) Earthing
هو الطرف الذي يتم عمله من اجل الوقاية للاشخاص والمعدات من تيارات القصر بحيث يتخذ التيار مسارا سهلا الى الارض
طرف الارضي (الارث) Earthing
هو الطرف الذي يتم عمله من اجل الوقاية للاشخاص والمعدات من تيارات القصر بحيث يتخذ التيار مسارا سهلا الى الارض
الفرق بين الارضي Earthing والنيوترال Neutral
التأريض
هي دائرة حماية من تسرب التيار الكهربائي من الاجهزة او المعدات الكهربائية
والغرض منها تغيير مسار التيار عن الانسان لئلا يصاب بصعقة كهربائية اذا وصل تيار التسرب في
حدود نصف امبير والتأريض له طريقة خاصة في تصميمها وتوجد الان اقطاب كهربائية
يتم غرسها في الارض عند مستوى يجعل مقاومة الارض لا تزيد عن 3 اوم وذلك لتسهيل
مرور التيار وتفرغيه بالأرض
النيوترال
فهو السلك الرابع في انظمةنقل الطاقة الكهربائية الى المستخدم وهو المكمل لمسار التيار وعودته الى المصدر ويكون النيوترال
في المصادر التي تعطي جهدين واذا كان لديك مصدر ذو اربعة اسلاك ومهما كان جهده
فان الجهد المأخوذ من احد الاسلاك والناتر يساوي جهد السلك( أي الخط)/ جذر 3
وهو جهد الوجه
